Dimension Edge?原子力顯微鏡采用布魯克專利的PeakForce Tapping ® 技術，提供同類產品中，高水平的原子力顯微鏡 （AFM） 性能、功能和配件?；?Dimension Icon 平臺開發，Dimension Edge系統的設計具有低漂移、低噪音的特點，大大提高了數據獲取速度和可靠性，使用這臺全新的儀器，幾分鐘時間即可獲得高質量、可發表的專業數據。另外，其集成的可視化反饋和預配置設置，使其如專家現場操作一樣，簡單方便，測量結果高度一致。Dimension Edge最先進的大樣品 AFM 功能和技術可為每個用戶的多種應用環境提供選擇。

一、亮點

1) 模塊化------顯微鏡和電子系統

以中等成本提供高圖像保真度和研究靈活性。

2) 內置------訪問信號通路

支持自定義測量和擴展功能。

3) 集成------大樣品臺控制系統

提供快速的樣品測量定位導航和高效的多點位測量。

二、特點

1）特征------閉環精度

該系統的核心配件是布魯克著名的閉環掃描器。該掃描器采用溫度補償位置傳感器，由模塊化設計的低噪聲控制電子器件驅動，可將探針掃描的閉環噪聲級別降低至單個化學鍵長度的量級。

2) 大樣品平臺

Dimension Edge 樣品臺不僅由馬達控制，可進行編程實現高效多點測量，還允許您直接在 AFM 掃描器下同時放置更多類型的樣品，減少樣品放置時間。探針-樣品交匯處的物理開放性，使您能夠更直接地觀察樣品器件的幾何結構，以及器件的電氣連接或放置其他定制的實驗附件。

3) 自動成像優化

Dimension Edge 采樣階段不僅可進行電動和可編程，可進行高效的多點測量，還允許您直接在 AFM 掃描儀下安裝更多類型的樣品，同時使用更少的制備時間。對探針-樣品交匯點的物理開放訪問能夠更直接地調查具有幾何挑戰性的器件結構，以及電氣連接或其他定制實驗附件的附件的附件。

三、應用

AFM 模式------用AFM拓展您的應用

憑借一整套出色的AFM成像模式，布魯克能為您每項研究提供適用的 AFM 技術。

基于核心成像模式（接觸模式和輕敲模式），布魯克提供的全套 AFM測試模式，允許用戶探測樣品的電學、磁性等豐富性能。布魯克獨創的全新的峰值力輕敲技術作為一種新的核心成像模式，已被應用到多種測量模式中，能同時提供形貌、電學和力學性能數據。

四、Dimension Edge數據示例

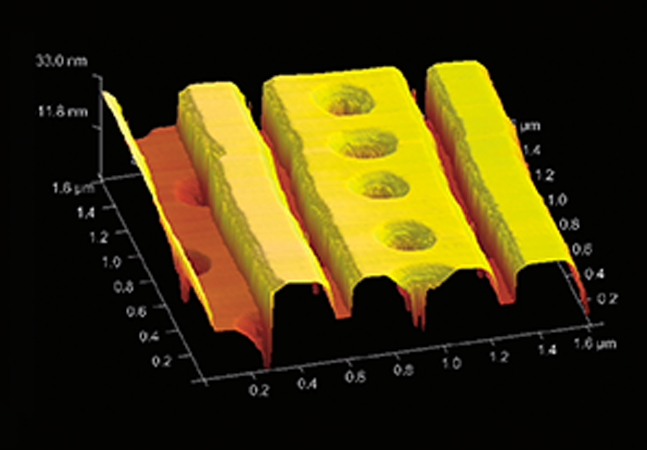

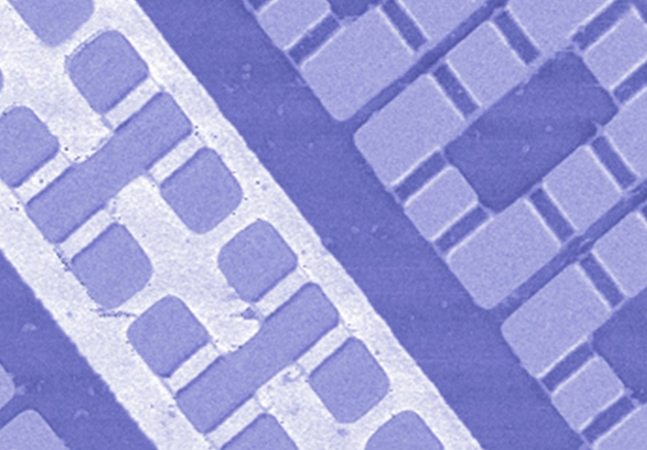

1）Kerf結構的閉環形貌圖,顯示雙嵌入式結構中的內接觸孔。Dimension掃描器和布魯克FIB探針的配合使用,能對此具有挑戰性的幾何結構進行成像,且不會損壞探針。

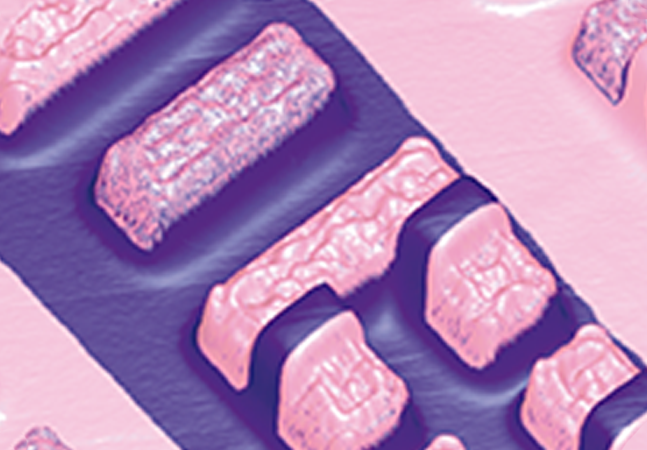

2）使用Dark Lift SCM對SRAM樣品進行精確的2D摻雜分析。圖像大小15um.

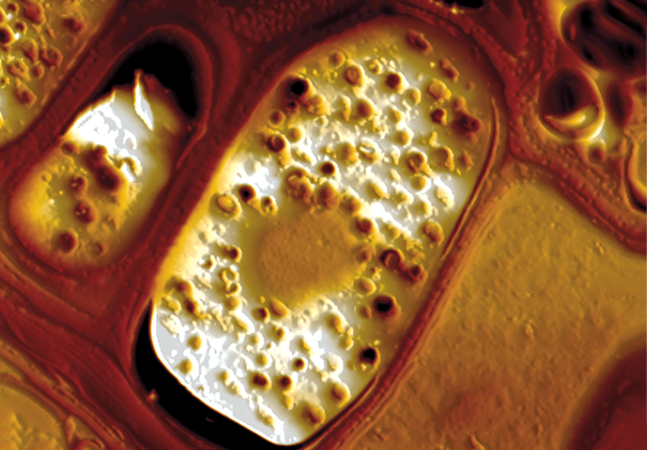

3）Dimension Edge高性能AFM能夠觀察小麥谷物成分中生物聚合物的納米級結構,從而更好地了解其結構與谷物產品宏觀特性的關系。圖像大小90 um.

4）聚合物刷的智能成像模式(ScanAsyst)掃描圖像。圖像大小200nm

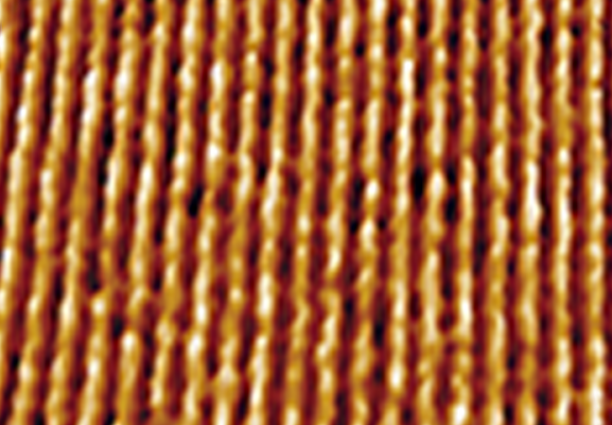

5）HOPG上C36H74烷的閉環相位圖像。清晰可見的片層結構間距,與C36H74鏈的長度間距(±4.5nm)一致。圖像大小130nm

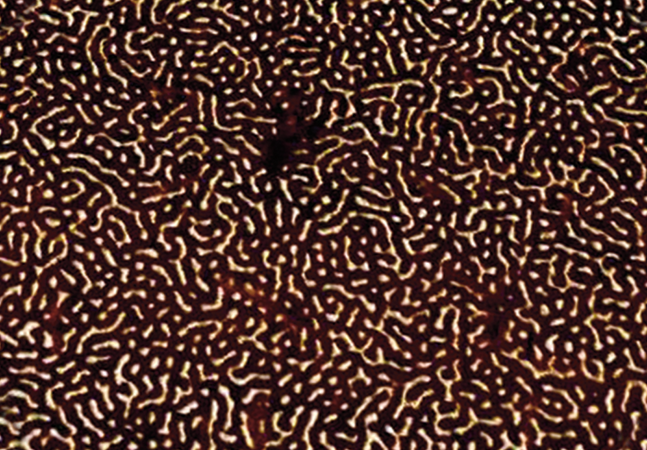

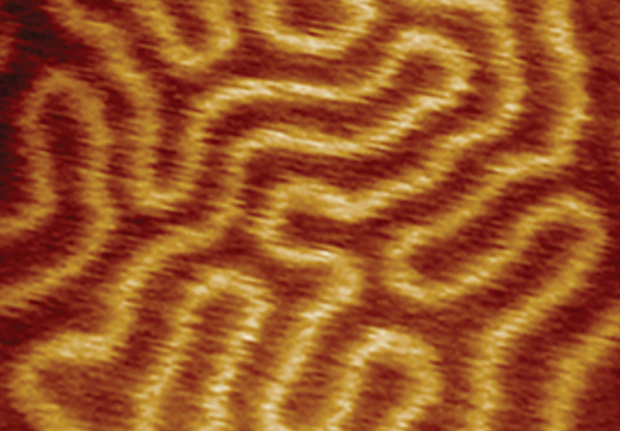

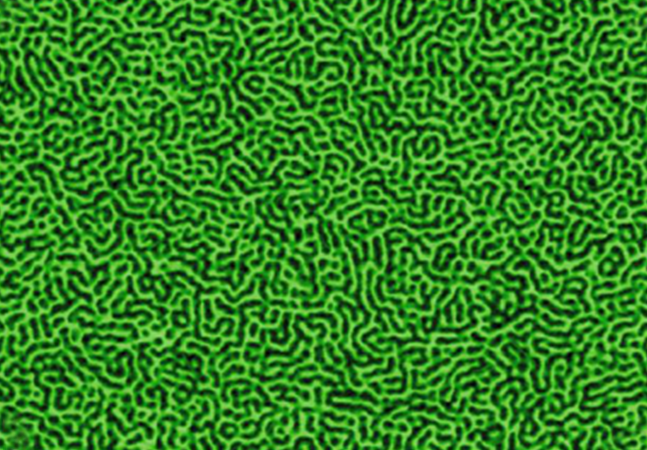

6）閉環相位圖像。顯示了聚(苯乙烯b-丁二烯b-苯乙烯)三聚體中的微相分離。圖像大小為2um。

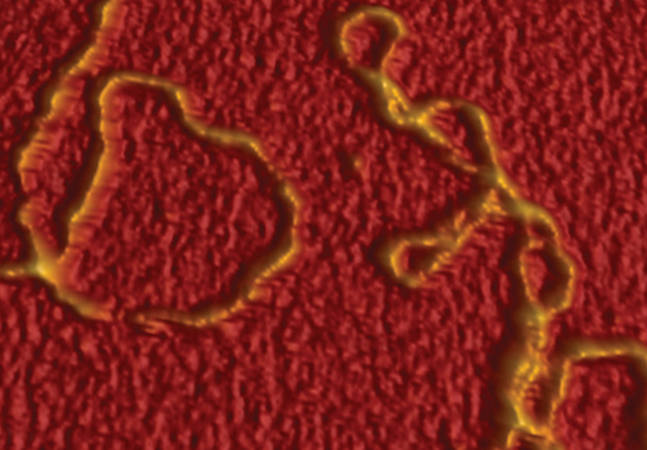

7）緩沖溶液中DNA的原位智能模式(ScanAsyst)掃描圖像。圖像大小500nm。

8）Dimension Edge提供一整套納米機力學性能和電學模式:相位成像、力譜、壓電響應力顯微鏡、導電AFM和開爾文探針力顯微鏡等。結合獨特的設計以實現最高空間分辨率及原子分辨率成像。

9）Dimension Edge提供全套電學模式:利用布魯克的專利Lift Mode,實現電場梯度成像的EFM,靈敏的功函數測量的KPFM,無假象導電圖測量的Dark lift CAFM模式等。

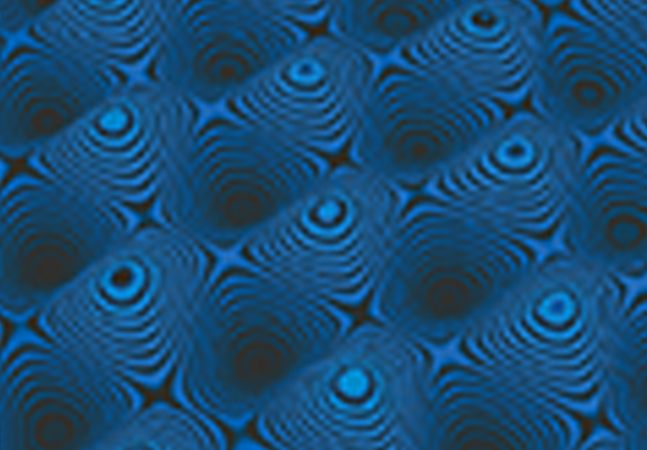

10）接觸模式云母晶格原子像。圖像大小1.5nm。

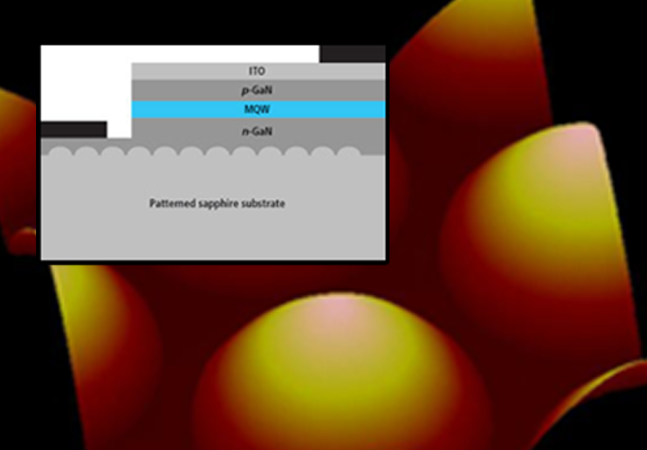

11）圖案藍寶石底板 (PSS)是LED制造商用于提高光輸出和整體設備效率的一種技術。PSS是一種藍寶石晶圓，其周期圖案已刻在其中。圖案的形狀各不相同,但以圓錐形、半球形、金字塔形或其他類似結構為主。這些結構可用于改變發射光子的角度,減少總內部反射，從而提高效率。Edge-PSS AFM可提供控制PSS制程計量,包括特征高度、寬度和角度測量,同時提供完整的3D輪廓。Edge-PSS能滿足PSS供應商和LED制造商縮小結構尺寸、提高產品效率的需求。
